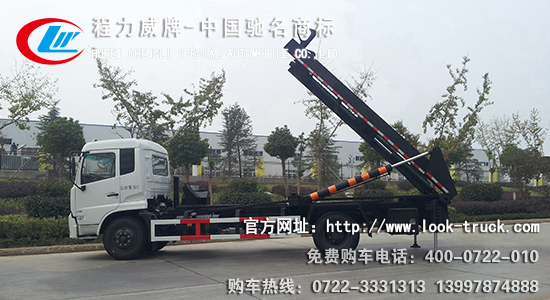

18-22方天锦背罐车
背罐车就是普通的运输车辆,加上一个罐固定好运输液体用,此种车统称背罐车.背罐车主要由底盘、副车架总成、装卸翻转机构、液压系统、电气系统等组成.主要用于移动运输容积为18m3～22m3、直径不大于2500mm的标准干混砂浆散装移动筒仓.
车辆名称：18-22方天锦背罐车
底盘型号： DFL1160BX5
销售热线：139 9787 4888
销售热线：0722－3331313
销售经理：梁 勋

背罐车是通过液压系统与装卸翻转机构的协同动作,实现移动筒仓的快速装卸与运输,简化了移动筒仓的装卸过程,大大节省了装卸的人力和时间;是干混砂浆物料存储、转运物流系统中的关键设备之一.背罐车主要由底盘、副车架总成、装卸翻转机构、液压系统、电气系统等组成.主要用于移动运输容积为18m3～22m3、直径不大于2500mm的标准干混砂浆散装移动筒仓.

江铃双排座防爆车 江铃双排座防爆车
五十铃洗扫车 五十铃洗扫车
时代自装卸式垃圾车 时代自装卸式垃圾车
  • 详细参数
    22方东风天锦背罐车产品技术参数
    产品名称SLA5160ZBGDFL8外型尺寸8630X2500X2760,2840
    底盘型号DFL1160BX5货厢尺寸XX(mm)
    总质量15900(Kg)接近/离去角20/10(°)
    额定质量6500(Kg)前悬后悬1430/2200(mm)
    整备质量9205(Kg)最高车速90(km/h)
    排放标准GB3847-2005,GB17691-2005(国Ⅳ)
    安装具有卫星定位功能的行驶记录仪。ABS型号/生产厂家:4460046440/威伯科汽车控制系统(中国)有限公司。
    底盘参数
    底盘型号DFL1160BX5燃料种类柴油
    轴数2前轮距1880,1920(mm)
    轴距5600后轮距1860,1800(mm)
    驾驶室乘人数3弹簧片数8/10+8,7/9+6,9/10+8
    轮胎数6轴荷6000/10000
    轮胎规格9.00R20
    发动机参数
    发动机发动机生产企业排量(ml)功率(kw)
    ISB180 40
    		东风康明斯发动机
    		5900
    		132

    底盘配置:采用东风天锦底盘进行改装,康明斯发动机180马力、9.00钢丝轮胎、东风六档变速箱、平顶驾驶室、国四排放标准、5600mm轴距、原装空调、电动玻璃,其它均按东风公司出厂标准提供;

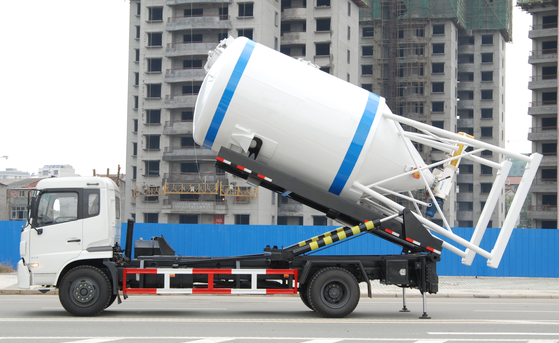

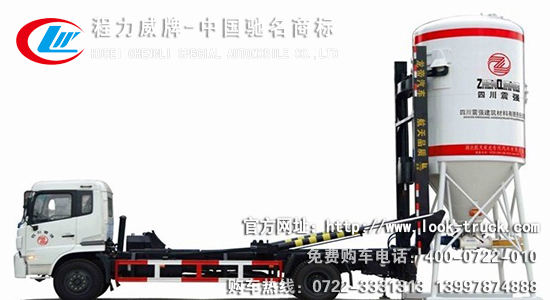

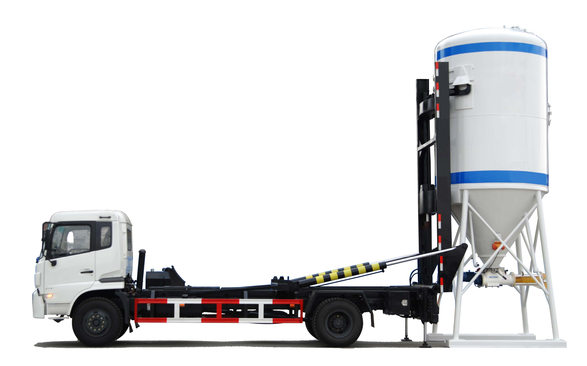

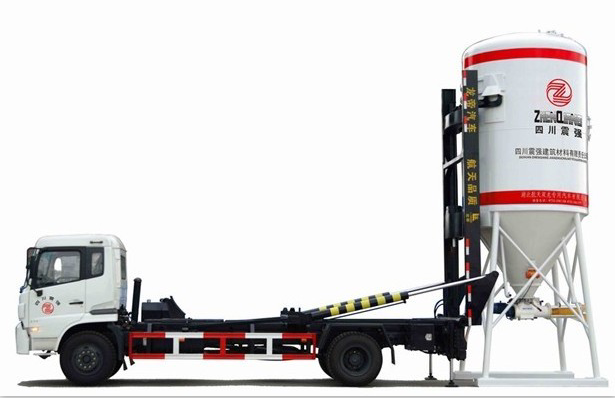

    上装配置:4×2车型主要背空罐和具有一定余料的料罐（0—30%的容量,含筒仓不大于13T;若为轻质砂浆则可满罐背负）,该车已申报国家3C产品认证和环保免征公告备案,购车可免缴购置税.罐车的主要功能是装卸、运输直径为2.5m的筒仓.上装是由一系列机构及缸、泵、阀组成.通过液压系统和机构巧妙地协同动作,该车可以自动托起储料罐,然后将其缓缓地纵卧放到自身的车架上,并自动将纵卧的储料罐和自身车辆牢牢紧固在一起,该车接着就可背着这储料罐行驶,将储料罐安全运送到指定地点后,又可自动稳稳地将储料罐竖起卸下安放到地面上.该车简化了储料罐的装卸过程,整个操作驾驶员一人即可,从而实现储料罐文明装卸,并节约了时间和劳力,减轻了储料罐装卸劳动强度,大大提高装卸效率和经济效益,是粉粒物料存储、转运物流系统中关键的专用汽车之一.

    价格及制作周期:32万(不含筒仓),定金到帐25个工作日;接受全国范围内送车上门业务,运费按4元/公里另行收费,交货期顺延7个工作日;免征产品,可不交购置附加费,免征信息可在2014年第03册第218(总第38册)详查!

    科普篇来诠释东风天锦背罐车结构与工作原理:

    筒仓则是专门适应背罐车运输及工地使用的配套设备,针对储料罐的各种工况做了应力加强设计,具有整体强度高、防离析、易于收放转运的特点,还能与国内绝大部分混浆机配套使用,且可根据要求加装称重传感器,是砂浆市场规模化后的砂浆储存和周转的必然选择.

    a\副车架总成布置在车架上平面,为边梁式副车架结构,其上设置有翻转油缸安装座及倾卸机构旋转轴.副车架总成后端设置有液压支腿伸缩梁.支腿伸缩梁上设有机械锁止结构,能对两档可分别实现可靠锁止.

    b\液压系统主要由传动轴、柱塞泵、翻转油缸、移动油缸、支腿油缸、多路换向阀等部件组成.

    c\为避免筒仓在运输过程中向前移动,副车架总成前端设置有枕形挡座,枕形挡座可根据筒仓的前后位置前后移动并锁止.
